ArduinoでKATOサウンドボックスの制御を試行中。
こちらのブログでものすごく丁寧に説明して頂いているので、この通りにやるだけなのですが…
ゲヌマ・フジガヤ２
主に鉄道模型とかのやったことの備忘録。「フジガヤ２」Blogを改名。
fujigaya2.seesaa.net
深謝
fujigaya2 さんのこちらを参考にさせて頂きました。
- Kato SoundBoxをArduinoで操作する。その１
- Kato SoundBoxをArduinoで操作する。その２
- Kato SoundBoxをArduinoで操作する。その３
- Kato SoundBoxをArduinoで操作する。その４
- Kato SoundBoxをArduinoで操作する。その５
- Kato SoundBoxをArduinoで操作する。その６
以下、自分なりに分かったことをメモ (間違ってるかもしれません！)。
命令
| Request (※) | Response (※) | 命令 | 項目 | 値 |
|---|---|---|---|---|
| 010000 | 01000000000000 | ? | ? | |
| 01010101 | 010101XXXX | GET | 方向 | 0x0000: 前進, 0x0001: 後進 |
| 01018101XXXX | 01018101 | SET | ↑ | ↑ |
| 01010102 | 010101XXXX | GET | スピード | 0x0000 〜 0x0FFF |
| 01018102XXXX | 01018101 | SET | ↑ | ↑ |
| 01010103 | 010101XXXX | GET | START | 0x0000 〜 0x07FF |
| 01018103XXXX | 01018101 | SET | ↑ | ↑ |
| 01010105 | 010101XXXX | GET | SYNC | 0x0000 〜 0x0CE4 |
| 01018105XXXX | 01018101 | SET | ↑ | ↑ |
| 010103 | 010103XX | GET | 「1」機能数 | 0x02: 2個, 0x03: 3個 |
| 010104 | 010104XX | GET | ? | |
| 010106 | 010106XXX…XXX | GET | カード名 | ascii文字列 (先頭 ‘ ‘, 末尾 ‘ ‘ + ‘¥0’) |
| 010300 | 010300XX | GET | VOLUME | 0x00 〜 0xFF |
| 010380XX | 01038001 | SET | ↑ | ↑ |
| 010400 | 010400XX | GET | EJECT | 0x00: イジェクト, 0x01: 挿入, 0x02: エラー |
| 010503 | 010503XX | GET | コントローラー優先モード | 0x00: オリジナル (コントローラー同調、またはサウンド同調), 0x04: コントローラー優先 |
| 0107800B | 01078001 | ? |
Arduino使用上の注意
ちょっと高度なことをやろうとするとRAM不足に陥る…
謎
22−101 は制御できたが、22−102 を制御できない。

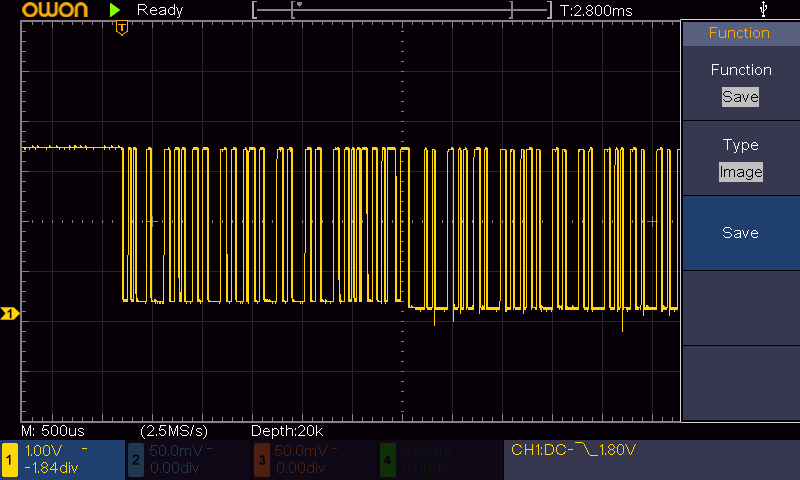

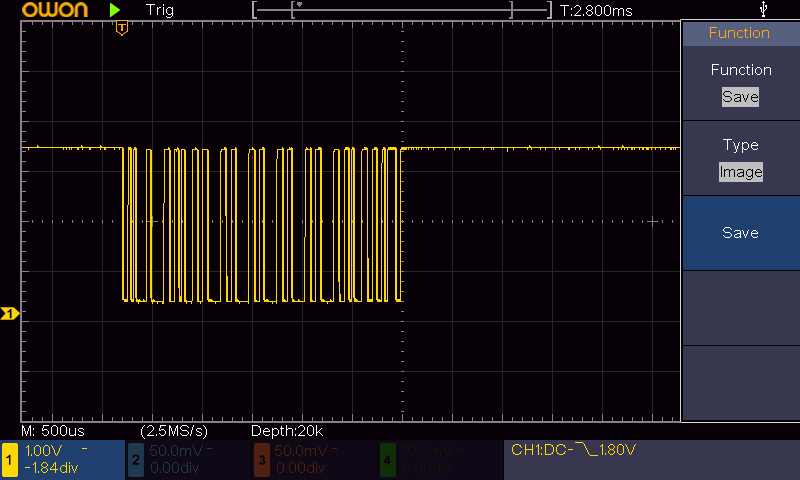

シリアル通信 (22−102 から受信) している気配がない…
仕様が違う? 個体不良?
ネット検索しても情報を見つけられず…
スマートコントローラーを購入してみないと謎は解けないか…
カード名
| 品番 | 品名 | カード名 (010106でGET) |
|---|---|---|
| 22-101 | 蒸気機関車 | Kato ASB Japanese Steam D51 Sound V1.2 |
| 22-202 | サウンドカード＜C12・C56＞ | Kato ASB Japanese Steam C56 Sound V1.4 |
| 22-202-5 | サウンドカード＜E233系＞ | Kato ASB E233 Japanese Commuter Train Sound V1.5 |
| 22-204-8 | サウンドカード＜キハ110系＞ | Kato ASB KiHa 110 Japanese Hydraulic Diesel Sound V1.2 |
| 22-231-1 | サウンドカード＜EF210＞ | Kato ASB EF210 Series Sound V1.0 |
| 22-231-2 | サウンドカード＜EF65＞ | Kato ASB EF65 Series Sound V1.4 |
| 22-231-3 | サウンドカード＜EF81＞ | Kato ASB EF81 Series Sound V1.2 |
| 22-271-1 | サウンドカード＜DD51＞ | Kato ASB DD51 Japanese Hydraulic Diesel Sound V1.1 |
